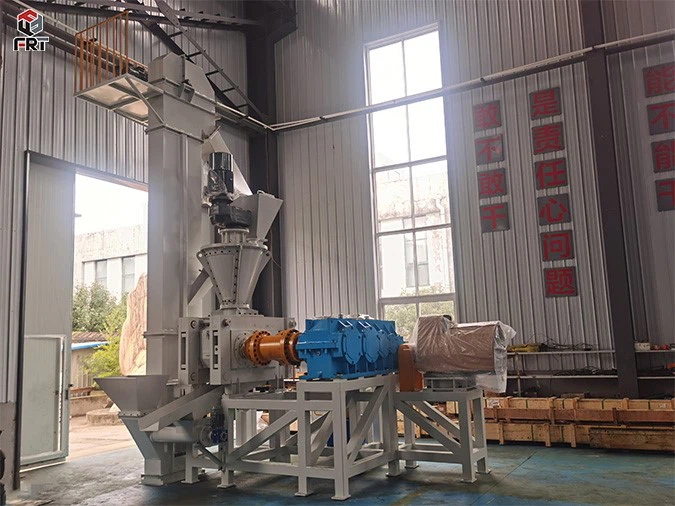

Mașina de presare cu bile, cunoscută și sub denumirea de mașină de brichetat, este un echipament de producție important, utilizat pe scară largă în producția de peleți în cărbune, metalurgie, industria chimică și alte industrii. Funcția sa principală este de a folosi forța mecanică de înaltă presiune pentru a comprima materialele pulverulente libere în pelete de diferite specificații, pentru a crește densitatea materialelor și pentru a atinge scopul de a depozita și transporta ușor. Să înțelegem acum principiul structural al mașinii de presare cu bile.
Compoziția structurală

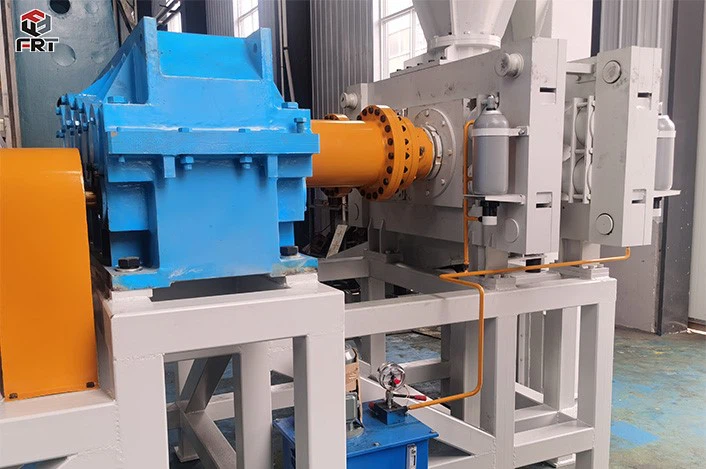

Piesa mecanica
Partea mecanică a mașinii de presare cu bile include trei părți: sistem de transmisie, mecanism mecanic și mecanism elastic. Printre acestea, sistemul de transmisie este compus în principal din accesorii precum motoare, reductoare, angrenaje și cuplaje, care joacă în principal rolul de a conduce funcționarea normală a mașinii de presare cu bile; mecanismul mecanic este compus din buncăre, role de presiune, roți de presiune, carcase de role, încărcătoare și rupe, care sunt părțile centrale ale mașinii de presare cu bile; mecanismul elastic este compus din senzori de presiune, actuatoare si sisteme hidraulice, care joaca rolul de a mentine o presiune stabila.
Sistem de control electric
Sistemul de control electric al mașinii de presare cu bile include în principal senzori pentru piese, cutii de control electrice și controlere etc., care sunt părțile centrale pentru controlul funcționării normale a părții mecanice și ajustarea parametrilor de rulare.
Principii de lucru
Când materialul de presat este umplut în buncăr, materialul este alimentat automat de greutatea materialului și de vibrația vibratorului. Pe măsură ce materialul din buncăr crește, materialul presat este stors din zona de material vechi și intră în partea gâtului rolei. Datorită rotației rolei și presiunii aplicate, materialul presat este comprimat în gât și apoi trimis către partea de rulare. După comprimare și extrudare în partea de rulare, pulberea este presată într-o bilă și încărcată în cutia de colectare prin banda transportoare.
Componentele principale și funcțiile acestora
(I) Hopper
Buncărul este partea de alimentare a mașinii de presare cu bile. Când materialul este umplut în poziția corespunzătoare, buncărul se alimentează automat pentru a asigura funcționarea normală a materialului.
(II) Piesa rulanta
Partea de rulare este partea centrală a mașinii de presare cu bile, care constă dintr-o carcasă de rolă, o rolă de presare și o roată de presare. Funcția sa principală este de a comprima materialul presat în bile de diferite specificații.
(III) Mecanism elastic
Mecanismul elastic include un senzor de presiune, un actuator și un sistem hidraulic, care poate menține presiunea stabilă și poate asigura funcționarea normală a piesei de presare a drumului.
(IV) Banda transportoare
Banda transportoare este utilizată în principal pentru a transporta obiectele sferice presate la cutia de agregate și este o componentă importantă de transport.
