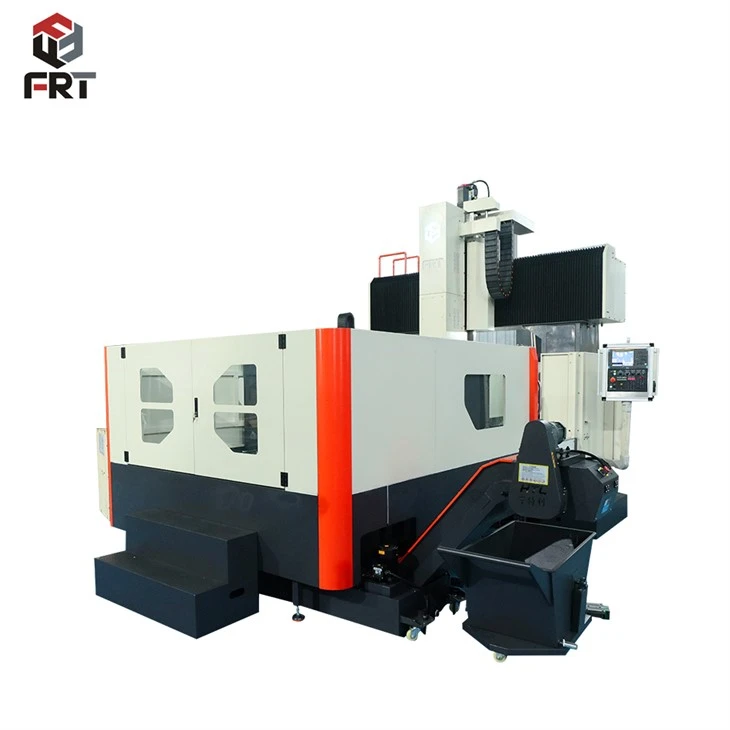

Moara Cnc Gantry

Frezele Cnc Gantry sunt mașini de frezat-grei cu o structură de cadru portal. Sunt foarte rigide, au o cursă mare de prelucrare și pot efectua prelucrare plană, curbată, găurire și prelucrare compozită cu mai multe fețe pe piese mari. Sunt potrivite pentru tăiere grea și prelucrare de precizie. Aplicațiile acoperă mașini grele, laminare din oțel metalurgic, energie eoliană și hidroenergetică, construcții navale și fabricarea de mașini-unelte, procesarea componentelor mari, cum ar fi standuri de laminoare, baze de turbine eoliene, paturi de mașini-unelte și piese structurale marine. Acestea sunt potrivite pentru întreprinderile din industria grea cu capacități mari de-nituire și sudare a pieselor, capacități de prelucrare a turnării grele, fabrici de echipamente metalurgice, furnizori de componente de energie eoliană, fabrici de mașini pentru construcții navale, producători de mașini-unelte și entități de prelucrare prin prelucrare externalizată a cadrelor mari și a componentelor de tip cutie-. Acestea sunt potrivite pentru producția personalizată în loturi și-piese dintr-o singură bucată de piese de prelucrat-dimensiuni mari, cu-sarcină-înaltă.

Trimite anchetă

2025 FRT

Introducerea Produsului

Descrierea produselor

Frezele Cnc Gantry oferă performanțe remarcabile de încărcare-și de tăiere, capabile să prelucreze piese turnate și forjate grele, echilibrând frezarea brută pentru îndepărtarea excesului de material și formarea de precizie. Deservește în primul rând noile industrii de energie, energie nucleară, petrochimică și mașini de construcții, producând butuci de turbine eoliene, baze de turbine, cadre de susținere a centralei nucleare, cadre mari pentru mașini de construcții și foi de tuburi pentru cazan. Potrivit pentru furnizorii de echipamente energetice noi, producătorii de recipiente sub presiune, producătorii de mașini de construcții OEM și fabrici mari de prelucrare a structurilor din oțel care externalizează. De asemenea, potrivit pentru companiile de prelucrare cuprinzătoare cu comenzi mari care necesită frezare și alezare un-stop și pentru prelucrarea unor componente grele-unice și diferite tipuri de componente metalice mari și mijlocii-.

imaginea componentelor principale

gantry mill castings

Principalele componente ale mașinii de frezat cu portic CNC sunt fabricate din oțel HT300. Fiecare componentă majoră este procesată în casă-, inclusiv frezarea, găurirea și șlefuirea mesei de lucru, bazei, stâlpului, traversei, glisierei și berbecului.

20240801152408

Moara CNC poate extinde gama de procesare prin componente funcționale opționale, adaptându-se la nevoile de prelucrare a unei game largi de tipuri de piese de prelucrat. Capetele opționale de frezat în unghi drept-(inclusiv freze de 90 de grade și capete de frezat universale) permit prelucrarea suprafețelor verticale și înclinate, cum ar fi canelurile laterale și flanșele verticale pe piese de prelucrat de tip cutie-sau frezarea teșită cu mai multe{-unghi pe piese cu formă-specială, fără a fi nevoie de prindere sau ajustare secundară.

A patra axă opțională (masă rotativă) permite indexarea circulară, cum ar fi crearea de caneluri inelare și sisteme de găuri distribuite uniform pe piesele de lucru de tip disc-sau caneluri spiralate și suprafețe cilindrice cu came pe piesele de tip arbore-.

Contactați acum

Parametrii

Specificatii tehnice		FRT-SP4025	FRT-SP6035	FRT-SP8540	FRT-SP10042
Voiaj
Deplasarea mesei de lucru (X/Y/Z)	mm	4000/2700/1000	6000/3700/1250	8500/4300/1400	10000/4500/1500
Distanța de la suprafața axului la masa de lucru	mm	300-1300	400-1650	400-1800	400-1900
Lățimea portalului	mm	2500	3500	4000	4200
Dimensiunea mesei	mm	4000x2000	6000x2500	8500x3500	10000x3800
Capacitatea maximă de încărcare a mesei de lucru	T	15	25	30	38

FRT-4025

Sistem de operare CNC		KND2000MF
Dimensiunea mesei de lucru	mm	4000×2000
Cursă stânga și dreapta (X)	mm	4000
Lovitură înainte și înapoi (Y)	mm	2700
Cursă în sus și în jos (Z)	mm	1000
Distanța de la centrul axului la ghidajul coloanei	mm	260
Distanța de la capătul axului la suprafața mesei de lucru	mm	170-1070
T-slot de masă de lucru (Număr/dimensiune/spațiere)	mm	8-22×150
Conicitatea axului (diametrul modelului/manșonului)		BT50/Φ190
Folosiți un model de tragere		P50T－1
Viteza axului (rpm)	rpm	6000
Specificații șurubului cu bile pentru axa X	mm	80×16
Specificații șurubului cu bile axa Y	mm	63×12
Specificații șurubului cu bile axa Z	mm	63×10
Precizia poziționării mașinii-unelte (GB/T 20957.4-2007 standard)	mm	0.01
Precizia de poziționare repetată a mașinii instrumente (standard GB/T 20957.4-2007)	mm	0.01
Schimbarea rapidă a axei X/Y/Z	m/min	10/12/10
Viteza de taiere	m/min	8
Mod transmisie ax		Transmisia cu cureaua dintata sincrona
Modul de transmisie și raportul de transmisie al servomotorului pe axa XYZ		Reductor pentru axa X-conectat direct 1:1; Transmisia YZ conectată direct Axa Y-1:1, Axa Z-1:1
Specificații de ghidare a axei X,Y		Axa X-patru ghidaje liniare cu role de ecartament greu de 55-; Axa Y-trei ghidaje liniare cu role de ecartament greu de 55-
Specificații ghidaj axa Z		Sină rigidă dreptunghiulară
Dimensiunea berbec pătrat	mm	500×500
Puterea axului	KW	28
Selecția recomandată a parametrilor servomotorului	N·M	55/45/45
Fluxul sursei de aer		>0.5
Cerințe de alimentare		380V
Înălțimea pernei de pat	mm	30
Banc de lucru portant	kg	15T
Dimensiunile mașinii	mm	9200×3800×3500
Greutate netă a mașinii ușoare	kg	52t

Ce poate fi procesat de moara cNC Gantry?

parts-suitable-for-milling-machining

parts-that-processed-by-cnc-gantry-mill

Frezele CNC sunt mașini-unelte CNC mari, care sunt utilizate în principal pentru a prelucra piese de dimensiuni mari și medii-, cum ar fi paturi de mașini-unelte, stâlpi, grinzi și alte componente de bază. De asemenea, pot procesa piese de tip cutie-(cum ar fi carcasele cutiei de viteze), piese plate (cum ar fi șabloanele de matriță), piese structurale de tip-cadru și piese complexe cu plane, caneluri, trepte și sisteme de găuri. Acestea pot realiza procese eficiente cu mai multe-fațete și mai multe-procese și sunt potrivite pentru mașini grele, aerospațiale, matrițe și alte domenii.
